Produkty

Gruba śruba

Norma: DIN 601
Rodzaj gwintu: Gwint zgrubny, Gwint częściowy
Towar: Gruby Bolt
Nazywany również: Śruba sześciokątna z grubym gwintem
materiał: Stal węglowa
Klasa nieruchomości: 4,6, 4,8
Średnica: M5, M6, M8, M10, M12, M16, M20, M24, (M27), M30, (M33), M36, (M39), M42, (M45), M48, (M52)
Wykończenie: zwykły, czarny tlenek, ocynkowany, ocynkowany ogniowo, utlenianie, dakromet, fosforanowanie, kadm galwaniczny, niklowany
Typ głowy: Głowa sześciokątna
Typ napędu: zewnętrzny sześciokąt
MOQ: 1000kgs
Czas realizacji: 30 do 60 dni

Wyślij zapytanie

Wprowadzenie produktów

Coarse Hex Bolt-AYA BOLTS

Jako globalny dostawca niestandardowych rozwiązań mocujących, proces serwisowy AYA jest również tak blisko klientów, jak produkty AYA. Od opisania potrzeb po usługi kontrolne, AYA szybko i bez trudu pomoże klientom rozwiązać wszelkie pojawiające się problemy z mocowaniem, aby wyeliminować obawy klientów.

OPIS PRODUKTU

Nazwa produktu	Gruba śruba
Również nazwany	Śruba sześciokątna z grubym gwintem
Materiał	Stal węglowa
Standard	DIN 601
Klasa nieruchomości	4.6, 4.8
Średnica	M5, M6, M8, M10, M12, M16, M20, M24, (M27), M30, (M33), M36, (M39),M42, (M45), M48, (M52)
Skończyć	Zwykły, czarny tlenek, ocynkowany, ocynkowany ogniowo, utlenianie, dakromet, fosforanowanie, kadm galwaniczny, niklowany
Typ głowy	Sześciokątna głowa
Typ napędu	Sześciokąt zewnętrzny
Rodzaj gwintu	Gruby gwint, częściowy gwint

TABELA WYMIARÓW

Coarse Bolt 2D

Gwint		M5	M6	M8	M10	M12	M16	M20	M24	(M27)
d		M5	M6	M8	M10	M12	M16	M20	M24	(M27)
P	Poziom	0.8	1	1.25	1.5	1.75	2	2.5	3	3
b	L Mniejszy lub równy 125	16	18	22	26	30	38	46	54	60
	125＜L Mniej niż lub równa 200	22	24	28	32	36	44	52	60	66
	L＞200	35	37	41	45	49	57	65	73	79
c	maks	0.5	0.5	0.6	0.6	0.6	0.8	0.8	0.8	0.8
da	maks	6	7.2	10.2	12.2	14.7	18.7	24.4	28.4	32.4
dw	min	6.7	8.7	11.4	15.4	17.2	22	27.7	33.2	38
ds	Rozmiar nominalny	5	6	8	10	12	16	20	24	27
	min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16	26.16
	maks	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84	27.84
e	min	8.63	10.89	14.2	18.72	20.88	26.17	32.95	39.55	45.2
k	Rozmiar nominalny	3.5	4	5.3	6.4	7.5	10	12.5	15	17
	min	3.12	3.62	4.92	5.95	7.05	9.25	11.6	14.1	16.1
	maks	3.88	4.38	5.68	6.85	7.95	10.75	13.4	15.9	17.9
k1	min	2.2	2.5	3.45	4.2	4.95	6.5	8.1	9.9	11.3
r	min	0.2	0.25	0.4	0.4	0.6	0.6	0.8	0.8	1
s	maksymalny=rozmiar nominalny	8	10	13	17	19	24	30	36	41
s	min	7.64	9.64	12.57	16.57	18.48	23.16	29.16	35	40

Gwint		M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
d		M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	Poziom	3.5	3.5	4	4	4.5	4.5	5	5
b	L Mniejszy lub równy 125	66	72	78	84	-	-	-	-
	125＜L Mniej niż lub równa 200	72	78	84	90	96	102	108	116
	L＞200	85	91	97	103	109	115	121	129
c	maks	0.8	0.8	0.8	1	1	1	1	1
da	maks	35.4	38.4	42.4	45.4	48.6	52.6	56.6	62.6
dw	min	42.7	46.5	51.1	55.9	59.9	64.7	69.4	74.2
ds	Rozmiar nominalny	30	33	36	39	42	45	48	52
	min	29.16	32	35	38	41	44	47	51
	maks	30.84	34	37	40	43	46	49	53
e	min	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	Rozmiar nominalny	18.7	21	22.5	25	26	28	30	33
	min	17.65	19.95	21.45	23.95	24.95	26.95	28.95	31.75
	maks	19.75	22.05	23.53	26.05	27.05	29.05	31.05	34.25
k1	min	12.4	14	15	16.8	17.5	18.9	20.2	22.2
r	min	1	1	1	1	1.2	1.2	1.6	1.6
s	maksymalny=rozmiar nominalny	46	50	55	60	65	70	75	80
s	min	45	49	53.8	58.8	63.1	68.1	73.1	78.1

SZCZEGÓŁY PRODUKTU

Coarse Bolt details

ZALETY PRODUKTU

Coarse Bolt advantage

ZALETY ŚRUBY Zgrubnej

1. Śruby zgrubne mają większą odporność na zdzieranie i przecinanie krzyżowe w porównaniu ze śrubami drobnymi.

2. Można go zmontować szybciej niż drobnogwintowane śruby.

3. Ma długą żywotność dzięki wysokiej jakości surowym materiałom.

4. Trwałość środowiskowa. Świetnie sprawdza się w ekstremalnych warunkach.

5. AYA utworzyła jedno centrum badawczo-rozwojowe w Europie, zajmujące się nowymi produktami i lepszymi technikami.

6. AYA dostarczyła produkty do ponad 400 klientów z ponad 50 krajów.

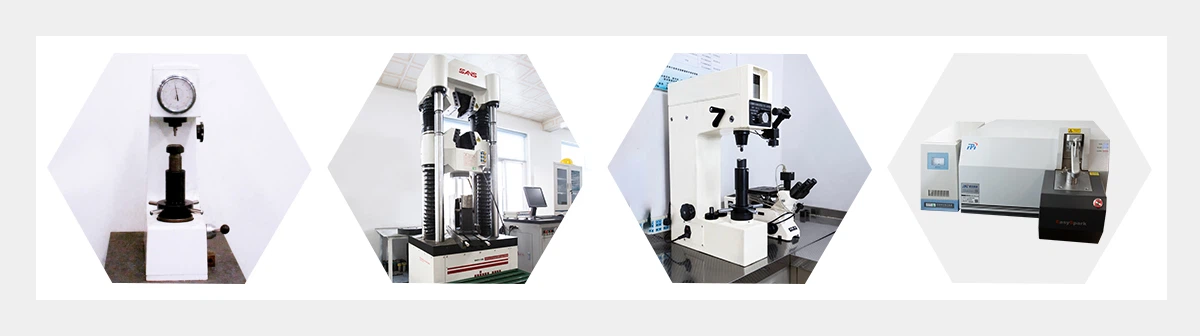

KONTROLA JAKOŚCI

Quality Check-AYA Fasteners

PAKOWANIE I ZAŁADUNEK DO POJEMNIKÓW

Packing-AYA Fasteners

SCENARIUSZE UŻYTKOWANIA

Usage-AYA Fasteners

DLACZEGO WYBRAĆ AYA?

AYA zapewnia ekskluzywne usługi dla ponad 1000 członków z całego świata każdego roku, dzięki unikalnemu systemowi usług sieciowych, wystarczy kliknąć myszką, aby uzyskać ekskluzywne rozwiązanie w zakresie mocowania i cieszyć się usługami „od drzwi do drzwi”.
