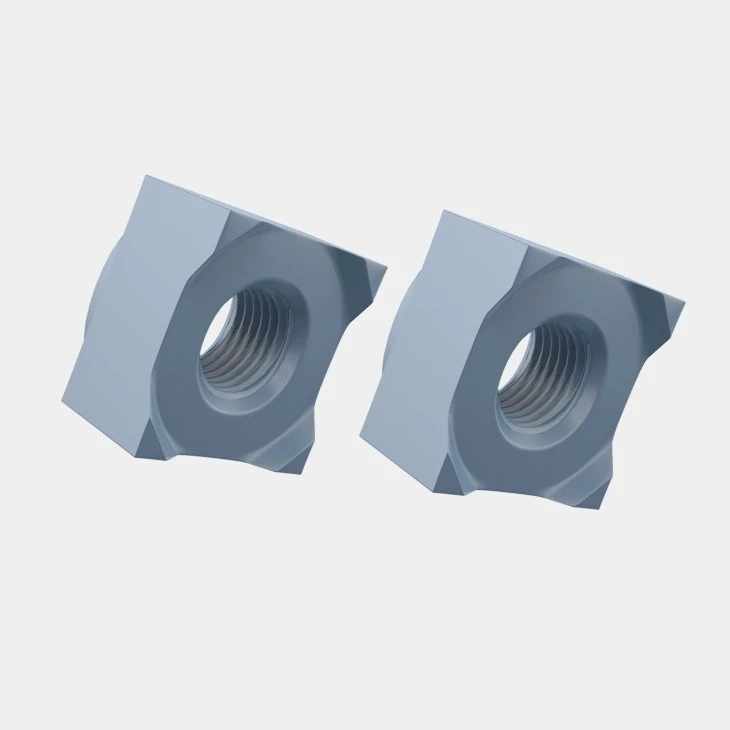

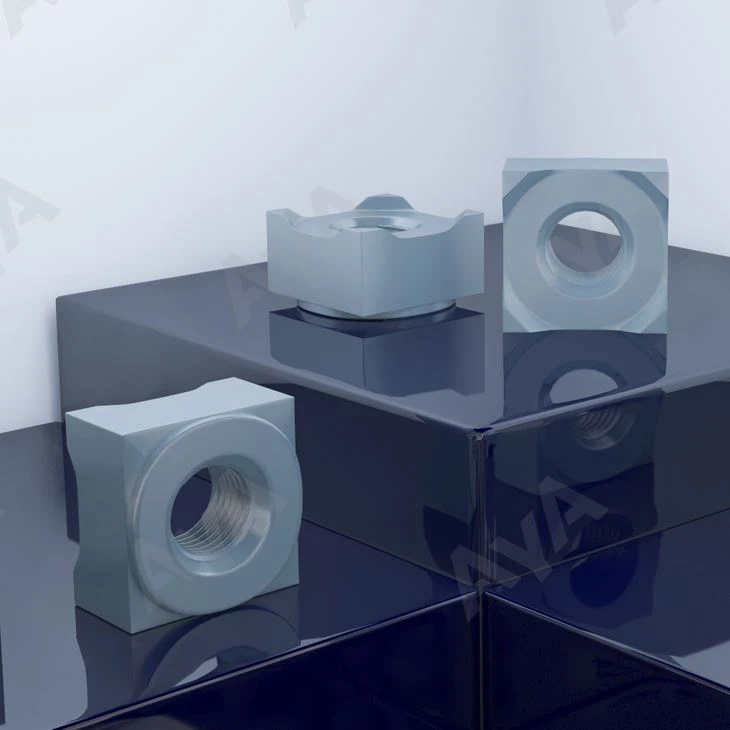

Kwadratowe nakrętki do spawania
Norma: DIN928
Rodzaj gwintu: gwint gruboziarnisty / gwint drobnozwojny / gwint UNF
Towar: Kwadratowe nakrętki spawane
Nazywany również: Nakrętki kwadratowe do spawania
Materiał: stal węglowa
Klasa własności: A
Średnica: M4,M5,M6,M8,M10,7/16,M12,M14,M16
Wykończenie: zwykły / czarny tlenek / ocynkowany / pasywowany grubowarstwowo (ZSML) / płatek cynku, srebrny (ZFSHL) / ocynkowany ogniowo / organiczny / geomet / dacromet / fosforanowanie / kadm galwaniczny / niklowany
Typ napędu: kwadrat zewnętrzny
Minimalne zamówienie: 1000 kg
Czas realizacji: od 30 do 60 dni
Wprowadzenie produktów
Jako globalny dostawca niestandardowych rozwiązań mocujących, proces serwisowy AYA jest tak blisko klientów, jak produkty AYA. Od opisywania potrzeb po dalsze usługi, AYA szybko i dołoży wszelkich starań, aby pomóc klientom rozwiązać wszelkie pojawiające się problemy z mocowaniem, aby wyeliminować obawy klientów.
OPIS PRODUKTU
| Nazwa produktu | Kwadratowe nakrętki do spawania |
| Również nazwany | Spawanie kwadratowych nakrętek |
| Materiał | Stal węglowa |
| Norma | DIN928 |
| Klasa własności | A |
| Średnica | M4,M5,M6,M8,M10,7/16,M12,M14,M16 |
| Skończyć | Zwykły / czarny tlenek / ocynkowany / pasywowany grubowarstwowo (ZSML) / płatki cynku, srebrny (ZFSHL) / ocynkowany ogniowo / organiczny / geomet / dacromet / fosforanowanie / kadm galwaniczny / niklowany |
| Typ napędu | Plac Zewnętrzny |
| Rodzaj gwintu | Gruba nić / cienka nić / nić UNF |
TABELA WYMIARÓW
| Rozmiar wątku D | M4 | M5 | M6 | M8 | M10 | 7/16 ① | 7/16 ① | M12 | M14 | M16 | ||
| P | Gruba nić | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 | |
| Cienka nić -1 | / | / | / | 1 | 1 | / | / | 1.25 | 1.5 | 1.5 | ||
| Cienka nić -2 | / | / | / | / | 1.25 | 20 | 20 | 1.5 | - | - | ||
| b | Rozmiar nominalny | 0.8 | 1 | 1.2 | 1.5 | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 | |
| maks | 0.95 | 1.15 | 1.35 | 1.65 | 2 | 2 | 2.2 | 2.2 | 2.7 | 2.7 | ||
| Min | 0.65 | 0.85 | 1.05 | 1.35 | 1.6 | 1.6 | 1.8 | 1.8 | 2.3 | 2.3 | ||
| d1 | min{0}}wymiar nominalny (H13) | 5 | 6 | 7.5 | 10 | 12.5 | 12.5 | 13.5 | 13.5 | 16.8 | 18.8 | |
| maks | 5.18 | 6.18 | 7.72 | 10.22 | 12.77 | 12.77 | 13.77 | 13.77 | 17.07 | 19.13 | ||
| d2 | maks | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | |
| d3 | Min | 6.4 | 8.2 | 9.1 | 12.8 | 15.6 | 15.6 | 17.4 | 17.4 | 20.4 | 22.4 | |
| e | min | 9 | 12 | 13 | 18 | 22 | 22 | 25 | 25 | 28 | 32 | |
| h1 | Rozmiar nominalny | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | |
| maks | 0.7 | 0.9 | 0.9 | 1.1 | 1.3 | 1.3 | 1.5 | 1.5 | 1.5 | 1.7 | ||
| min | 0.5 | 0.7 | 0.7 | 0.9 | 1.1 | 1.1 | 1.3 | 1.3 | 1.3 | 1.5 | ||
| h2 | min | 0.4 | 0.6 | 0.7 | 1.1 | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2 | |
| maks | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.2 | 3 | 3 | 3.2 | 4 | ||
| m | maks.=rozmiar nominalny (h13) | 3.5 | 4.2 | 5 | 6.5 | 8 | 9 | 9 | 9.5 | 11 | 13 | |
| Min | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 8.64 | 8.64 | 9.14 | 10.57 | 12.57 | ||
| s | maks.=rozmiar nominalny (h13) | 7 | 9 | 10 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | |
| Min | 6.64 | 8.64 | 9.64 | 13.57 | 16.57 | 16.57 | 18.48 | 18.48 | 21.48 | 23.48 | ||
| na 1000 jednostek≈kg | 0.81 | 1.7 | 2.4 | 6.5 | 11.3 | 12.5 | 16.5 | 16.5 | 26.7 | 35.8 | ||
| Zapewnij obciążenie (N) | Gruba nić | 6800 | 11000 | 15500 | 28300 | 44800 | - | - | 65300 | 89700 | 123000 | |
| Cienka nić -1 | - | - | - | 30200 | 50200 | - | - | 72100 | 97500 | 132000 | ||
| Cienka nić -2 | - | - | - | - | 47800 | 53600 | 53600 | 68200 | - | - | ||
SZCZEGÓŁY PRODUKTU
ZALETY PRODUKTU
ZALETY Kwadratowych nakrętek spawanych
1. Ogólnie rzecz biorąc, kwadratowe nakrętki spawalnicze nadają się do spawania cienkich blach mniejszych niż 6 mm, z pięknym formowaniem spoiny i niewielkimi odkształceniami spawalniczymi.
2. Nakrętka spawalnicza ma wysoką wytrzymałość i nie jest łatwa do poluzowania.
3. Nakrętki kwadratowe to część skręcana śrubami lub wkrętami do mocowania. Pierwotnie jest stosowany we wszystkich maszynach produkcyjnych i wytwórczych.
4. Nakrętka kwadratowa jest częścią, która szczelnie i ściśle łączy urządzenia mechaniczne. Można je połączyć tylko za pomocą gwintu wewnętrznego, nakrętki kołpakowej i śruby o tej samej specyfikacji. Elastyczny łącznik to specjalny łącznik do profili.
5. Gdy dwa odcinki profili są połączone pod kątem prostym, w rowek jednego odcinka profili wsunąć łącznik elastyczny. Ten tryb połączenia jest niezawodny i niezawodny. Kwadratowa nakrętka spawalnicza ma funkcję zapobiegającą poluzowaniu i przeciwdziałającą wibracjom.
KONTROLA JAKOŚCI
PAKOWANIE I ŁADOWANIE KONTENERÓW
SCENARIUSZE UŻYTKOWANIA
DLACZEGO WARTO WYBRAĆ AYĘ?
AYA świadczy co roku ekskluzywne usługi dla ponad 1000 członków z całego świata, z unikalnym systemem rozwiązań serwisowych, wystarczy kliknąć myszką, aby uzyskać ekskluzywne rozwiązanie mocujące i cieszyć się usługami „od drzwi do drzwi”.
