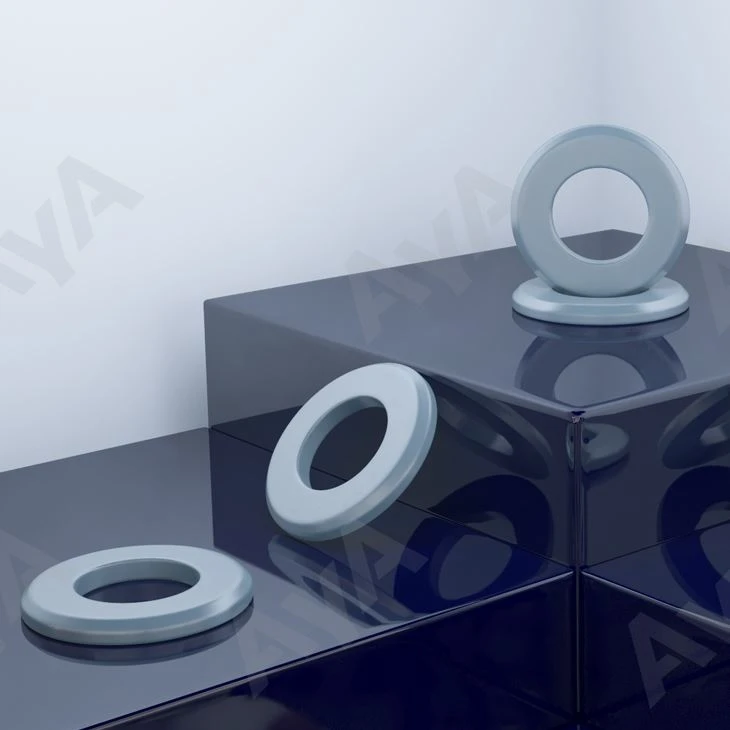

Zwykła podkładka fazowana
Norma: ISO 7090
Towar: Zwykła podkładka fazowana
Nazywane również: Płaskie podkładki fazowane
Materiał: stal węglowa
Stopień: stopień A
Formularz: Formularz B
Średnica: 5,3, 6,4, 8,4, 10,5, 13, 15, 17, 19, 21, 23, 25, 28, 31.00, 34, 37, 42, 45, 48, 52, 56.{{ 25}}, 62, 66, 70
Dla gwintu: Φ5, Φ6, Φ8, Φ10, Φ12, (Φ14), Φ16, (Φ18), Φ20, (Φ22), Φ24, (Φ27), Φ30, (Φ33), Φ36, (Φ39), Φ42, ( Φ45), Φ48, (Φ52), Φ56, (Φ60), Φ64
Wykończenie: Zwykły / Czarny tlenek / Cynk galwaniczny / Cynk płatkowy Srebrny / Ocynkowany ogniowo / Organiczny / Dacromet / Fosforanowanie / Kadm galwaniczny / Niklowany
Twardość Vickersa, HV: 200 HV 300 HV
Zakres twardości Vickersa, HV: 200 HV-300 HV 300 HV-370 HV
Norma alternatywna: GB/T 97.2, ISO 7090, DIN 125(B)
Minimalne zamówienie: 1000 kg
Czas realizacji: od 30 do 60 dni
Wprowadzenie produktów
Jako globalny dostawca niestandardowych rozwiązań mocujących, proces serwisowy AYA jest tak blisko klientów, jak produkty AYA. Od opisywania potrzeb po dalsze usługi, AYA szybko i dołoży wszelkich starań, aby pomóc klientom rozwiązać wszelkie pojawiające się problemy z mocowaniem, aby wyeliminować obawy klientów.
OPIS PRODUKTU
| Nazwa produktu | Zwykła podkładka fazowana |
| Również nazwany | Płaskie sfazowane podkładki |
| Materiał | Stal węglowa |
| Standard | ISO 7090 |
| Gatunek | klasa A |
| Formularz | Formularz B |
Średnica | 5.3, 6.4, 8.4, 10.5, 13, 15, 17, 19, 21, 23, 25, 28, 31.00, 34, 37, 42, 45, 48, 52, 56.00, 62, 66, 70 |
| dla nici | Φ5, Φ6, Φ8, Φ10, Φ12, (Φ14), Φ16, (Φ18), Φ20, (Φ22), Φ24, (Φ27), Φ30, (Φ33), Φ36, (Φ39), Φ42, (Φ45), Φ48, (Φ52), Φ56, (Φ60), Φ64 |
| Skończyć | Zwykły / czarny tlenek / ocynkowany / cynk płatkowy srebrny / ocynkowany ogniowo / organiczny / dakromet / fosforanowanie / kadm galwaniczny / niklowany |
| Twardość Vickersa, HV | 200 HV 300 HV |
| Zakres twardości Vickersa, HV | 200 HV-300 HV 300 HV-370 HV |
| Standard alternatywny | GB/T 97.2, ISO 7090, DIN 125(B) |
TABELA WYMIARÓW
| Rozmiar | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | |
| d | min{0}}rozmiar nominalny | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 |
| maks | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.33 | |
| dc | maksymalny=rozmiar nominalny | 10 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 |
| min | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49.38 | |
| h | Poziom | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 4 | 4 |
| maks | 1.1 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 3.3 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | |
| min | 0.9 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.7 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | |
| Rozmiar | Φ30 | (Φ33) | Φ36 | (Φ39) | Φ42 | (Φ45) | Φ48 | (Φ52) | Φ56 | (Φ60) | Φ64 | |
| d | min{0}}rozmiar nominalny | 31 | 34 | 37 | 42 | 45 | 48 | 52 | 56 | 62 | 66 | 70 |
| maks | 31.39 | 34.62 | 37.62 | 42.62 | 45.62 | 48.62 | 52.74 | 56.74 | 62.74 | 66.74 | 70.74 | |
| dc | maksymalny=rozmiar nominalny | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 |
| min | 55.26 | 58.8 | 64.8 | 70.8 | 76.8 | 83.6 | 90.6 | 96.6 | 103.6 | 108.6 | 113.6 | |
| h | Poziom | 4 | 5 | 5 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 |
| maks | 4.3 | 5.6 | 5.6 | 6.6 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | |
| min | 3.7 | 4.4 | 4.4 | 5.4 | 7 | 7 | 7 | 7 | 9 | 9 | 9 | |
SZCZEGÓŁY PRODUKTU
ZALETY PRODUKTU
ZALETY Zwykłej podkładki fazowanej
1. Zwykłe podkładki sfazowane, znane również jako podkładki utwardzane na wskroś, mogą być stosowane z uchwytami ciernymi o dużej wytrzymałości lub wstępnie obciążonymi zespołami śrubowymi.
2. Zaprojektowany, aby zapobiec zaciśnięciu lub odkształceniu łba śruby lub nakrętki w materiale pod obciążeniem, zamiast rozkładać siłę na materiał na szerszym obszarze.
3. Wykonane ze stali węglowej z gładkim wykończeniem w tym samym kolorze, ale inne wykończenia są dostępne na zamówienie.
4. AYA ściśle przestrzega międzynarodowych standardów podczas procesu produkcyjnego i stale dostosowuje naszą technologię produkcyjną, aby sprostać wymaganiom rynku i klientów.
5. AYA gwarantuje swoją standaryzację dzięki wyrafinowanemu systemowi łańcucha dostaw, zaawansowanemu systemowi zakupów, zintegrowanemu systemowi zarządzania magazynem i responsywnemu systemowi logistycznemu. Ustandaryzowane zarządzanie ułatwia szybką reakcję na potrzeby klientów, zapewniając naszym klientom bardziej efektywne i wydajne usługi.
KONTROLA JAKOŚCI
PAKOWANIE I ŁADOWANIE KONTENERÓW
SCENARIUSZE UŻYTKOWANIA
DLACZEGO WARTO WYBRAĆ AYĘ?
AYA świadczy co roku ekskluzywne usługi dla ponad 1000 członków z całego świata, z unikalnym systemem rozwiązań serwisowych, wystarczy kliknąć myszką, aby uzyskać ekskluzywne rozwiązanie mocujące i cieszyć się usługami „od drzwi do drzwi”.
